Lekcja druga to lekcja o ciśnieniu: od definicji i jednostek (Pa, bar, atm; przeliczenia z mmHg i mmH₂O) po rodzaje – absolutne, nad-/podciśnienie, hydrostatyczne oraz statyczne i dynamiczne.
Lekcja ta ma lekko ponad 1 godzinę. Na zadaniach ćwiczymy manometry (U-rurka z rtęcią, rurka Prandtla), wyznaczanie wysokości słupa cieczy, ciśnienia na dnie i siły nacisku, a także prędkości i strumienia przepływu w rurach.
Spis treści:
- 02:26 – definicja ciśnień: jednostka ciśnienia, ciśnienie hydrostatyczne, ciśnienie statyczne, dynamiczne oraz ciśnienie absolutne
- 15:44 – zadanie 1: ciśnienie absolutne, podane atmosferyczne (wysokość słupa rtęci), nadciśnienie (bar) i podciśnienie (wysokość słupa wody)
- 23:28 – zadanie 2: ciśnienie absolutne i procent próżni w zbiorniku, podane podciśnienie i ciśnienie atmosferyczne
- 31:23 – zadanie 3: ciśnienie na dnie zbiornika, siła nacisku na dno zbiornika z wodą

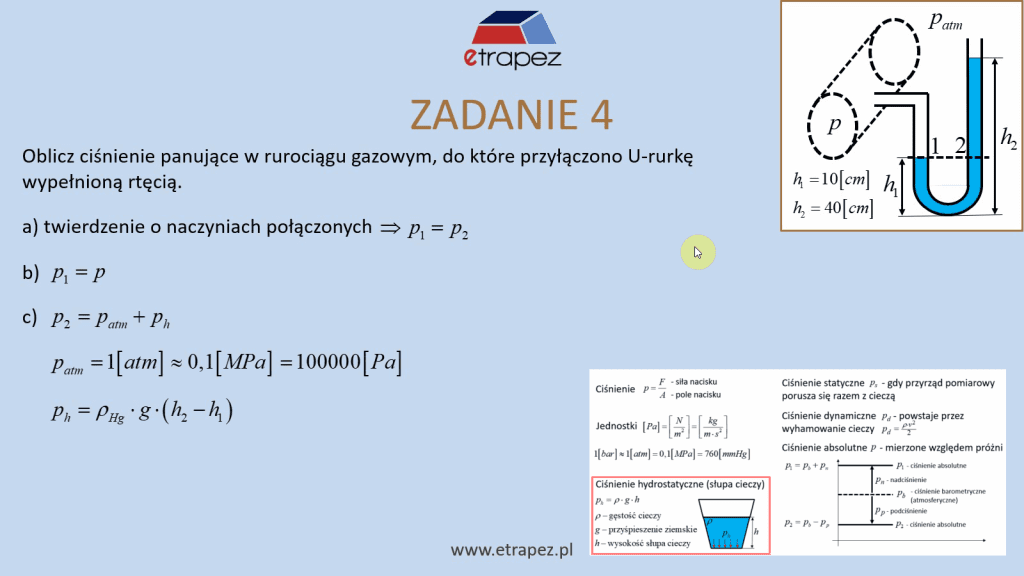

- 37:18 – zadanie 4: ciśnienie w zbiorniku z U-rurką wypełnioną rtęcią
- 44:17 – zadanie 5: rurka Prandtla: ciśnienie statyczne, prędkość cieczy w rurociągu (z azotem) oraz jej strumień masy
Wzory potrzebne do Lekcji
WZORY Termodynamika – Podstawy (PDF)
Zadanie Domowe
Pobierz Rozwiązania Zadania Domowego (PDF)
