Lekcja trzecia dotyczy obliczania kratownic, czyli prętów połączonych przegubowo. Ma ona ponad 1 godzinę.

Pokazuję tutaj dwie główne metody rozwiązywania kratownic: metodę analitycznego równoważenia węzłów (nazywana czasami metodą wydzielania węzłów) oraz druga – metoda Rittera (przecięć). Na kilku zadaniach pokazuję jak się wylicza reakcje w podporach oraz siły w prętach.

Spis treści:

• kratownice – definicja [02:27]
• metoda I: równoważenia węzłów (wydzielania węzłów) [05:47]

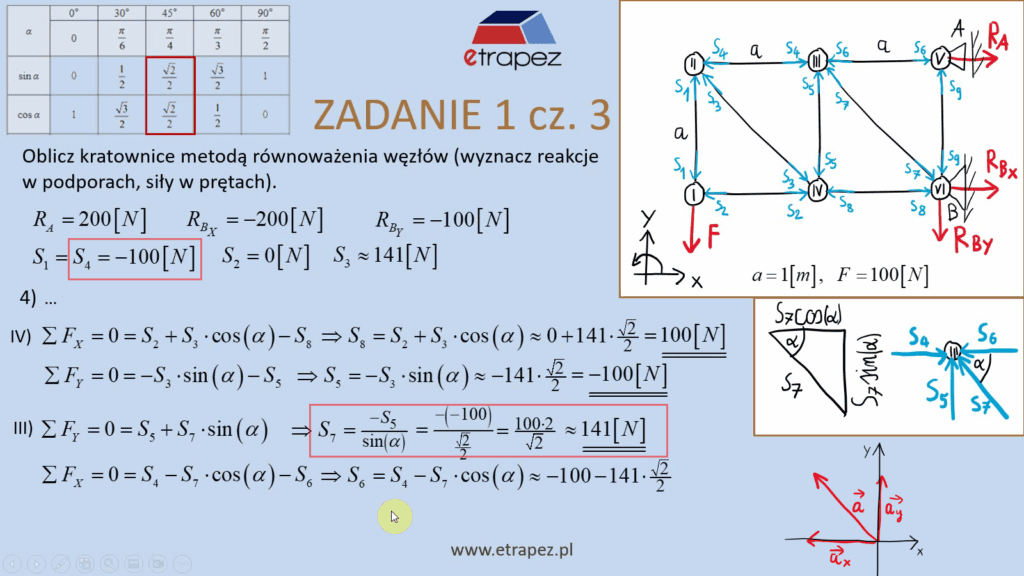

• zadanie 1: kratownica metodą równoważenia węzłów (obliczenie reakcji w podporach oraz sił w prętach) [09:02]
• zadanie 2: kratownica (symetryczna) metodą równoważenia węzłów [28:29]
• metoda II: Rittera (przecięć) [44:41]
• zadanie 3: kratownica metodą Rittera (obliczenie reakcji w podporach oraz sił w prętach) [47:56]
• zadanie 4: kratownica metodą Rittera [1:00:15]

Wzory potrzebne do Lekcji

Wzory Mechanika – Statyka (PDF)

Zadanie Domowe

Pobierz Zadanie Domowe (PDF)

Pobierz Rozwiązania Zadania Domowego (PDF)
