Lekcja 5 – Zginanie. Obliczanie belek i ram
Lekcja piąta to duża powtórka z Kursu Mechanika - Statyka. Tu również będziemy obliczać belki i ramy.
Lekcja ta ma ponad 2 godziny. Pokazuję założenia dotyczące obliczania belek i ram. Będziemy wyznaczać oraz rysować wykresy siły tnącej, siły normalnej oraz momentu gnącego.
Spis treści:
- 05:55 - naprężenia maksymalne w belce i ramie zginanej, moment gnący
- 09:59 - wskaźniki wytrzymałości na zginanie
- 13:00 - założenia dotyczące znaków przy obliczaniu belek i ram (siła tnąca, siła normalna, moment gnący)
- 14:52 - rodzaje obciążeń: siła skupiona, moment skupiony, obciążenie rozłożone; siła tnąca
- 19:24 - belki i ramy - metoda rozwiązania
- 23:23 - rodzaje ram, sposoby otwarcia ramy zamkniętej: przegub, łyżwa, ściąg
- 26:23 - zadanie 1: naprężenia w blasze nawiniętej na walec
- 34:10 - zadanie 2: dla belki zawieszonej na dwóch podporach (stałej i ruchomej) - moment gnący, siła tnąca i normalna

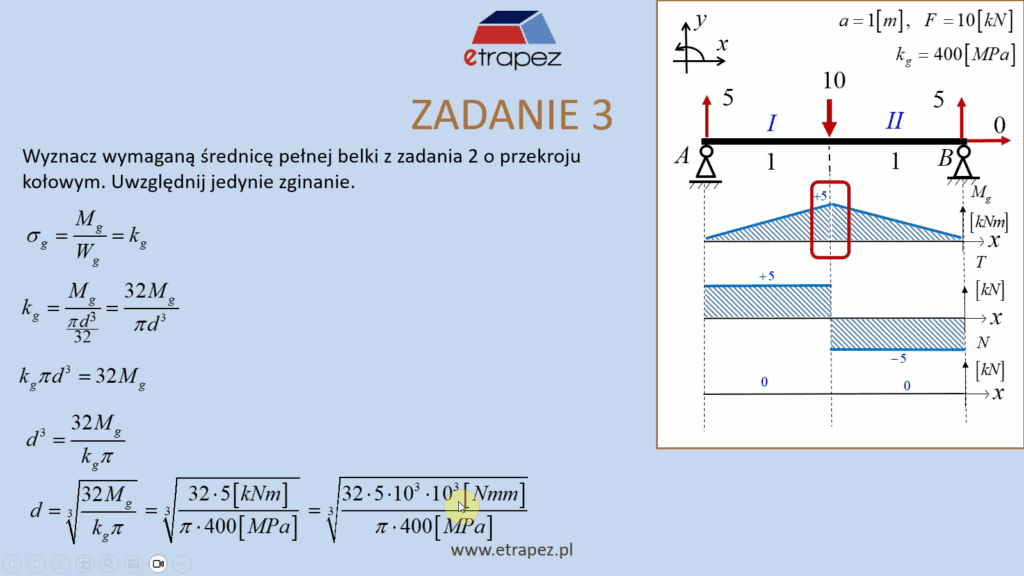

- 49:07 - zadanie 3: wymagana średnica pełnej belki zawieszonej na dwóch podporach (stałej i ruchomej) o przekroju kołowym (z uwzględnieniem jedynie zginania)
- 53:10 - zadanie 4: dla belki zawieszonej na trzech podporach z przegubem (stałej i ruchomej) - moment gnący, siła tnąca i normalna
- 1:19:00 - zadanie 5: maksymalną średnicę otworu w belce z zad 4 o przekroju kołowym, uwzględnienie oddzielnie stanu zginania, ścinania oraz ściskania
- 1:29:08 - zadanie 6: dla belki zakrzywionej - moment gnący, siła tnąca i normalna
- 1:36:07 - zadanie 7: belka zakrzywiona zamknięta (z łyżwą) - moment gnący, siła tnąca i normalną
