Lekcja szósta, ostatnia, łączy wszystkie metody zniekształceń prętów (w tym belek i ram) i dotyczy hipotez wytężeniowych.
Lekcja ta ma prawie godzinkę. Pokazuję jak wyliczać naprężenia wg dwóch teorii: naprężenia zredukowane von Misesa oraz naprężenia zredukowane Coulomba.
Spis treści:
- hipotezy wytężeniowe: naprężenia zredukowane von Misesa, naprężenia zredukowane Coulomba [02:46]
- zadanie 1: maksymalne naprężenie zredukowane dla krytycznego elementu obciążonego naprężeniami normalnymi (z wykorzystaniem obu hipotez wytężeniowych) [06:35]

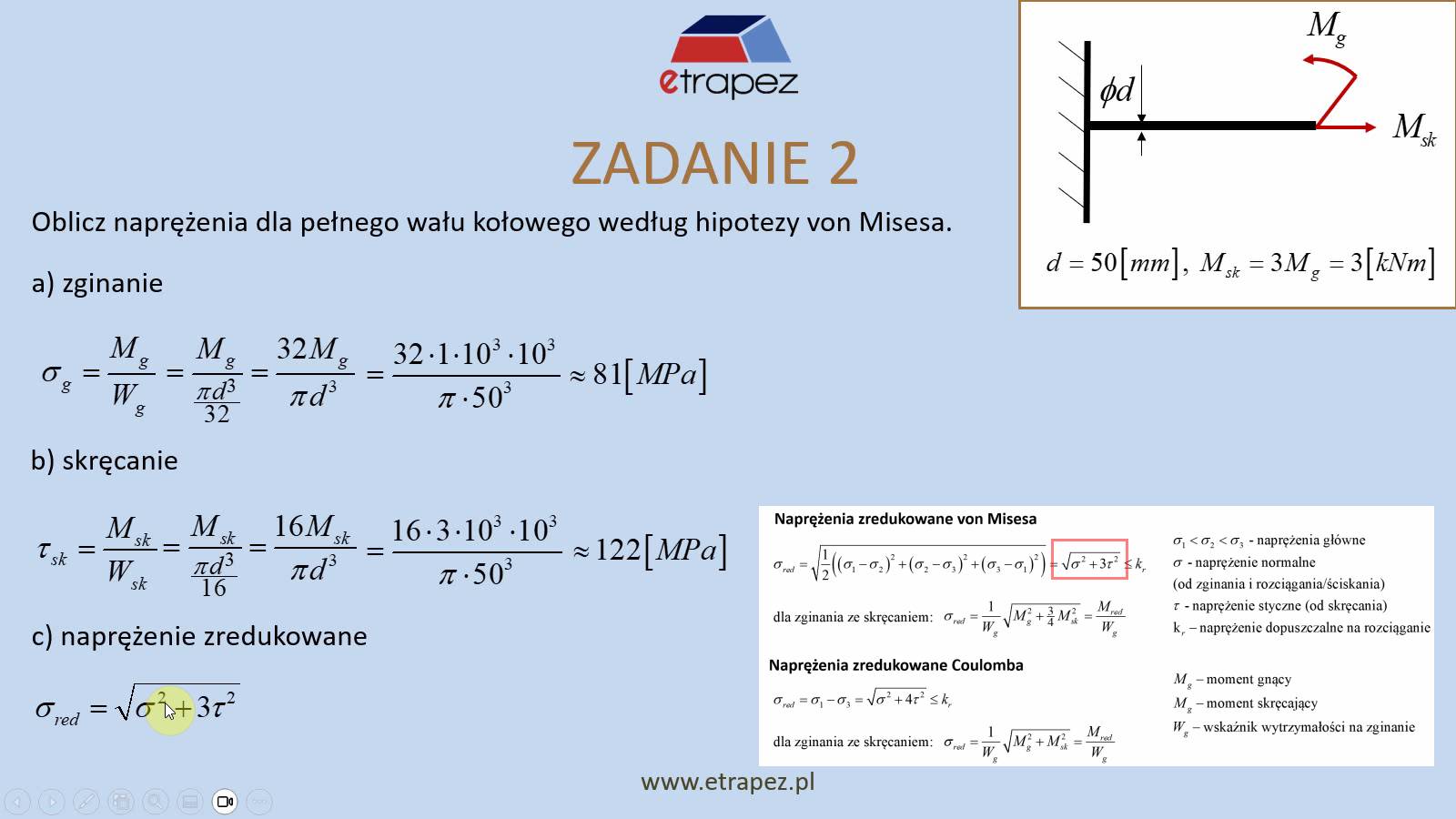

- zadanie 2: naprężenia dla pełnego wału kołowego według hipotezy von Misesa [11:38]
- zadanie 3: wykres momentu gnącego i skręcającego dla pręta, naprężenie zredukowane w przekroju krytycznym według von Misesa [17:14]
- zadanie 4: naprężenie zredukowane w przekroju krytycznym [28:06]
- zadanie 5: pręt z dwoma odcinkami, minimalne średnice dla obu odcinków pręta [42:17]
Wzory potrzebne do Lekcji
WZORY Wytrzymałość Materiałów (PDF)
Zadanie Domowe
Pobierz Rozwiązania Zadania Domowego (PDF)
