Lekcja piąta dotyczy obliczania ram. Łączymy więc do tej pory zdobytą wiedzę w coś bardziej skomplikowanego.
Lekcja ta ma prawie 2,5 godziny. Pokazuję jak obliczać ramy, czyli wyznaczać moment gnący, siłę tnącą i siłę normlaną dla kilku połączonych ze sobą belek. Rozwiązuję zadania z ramami otwartymi, jak i zamkniętymi.
Spis treści:
- rama – definicje: definicja ramy, siła tnąca, siła normlana, moment gnący [03:19]
- rama – definicje: obciążenia (siła skupiona, moment skupiony, obciążenia rozłożone), statyczna wyznaczalność [05:40]
- metoda rozwiązania ramy [09:30]

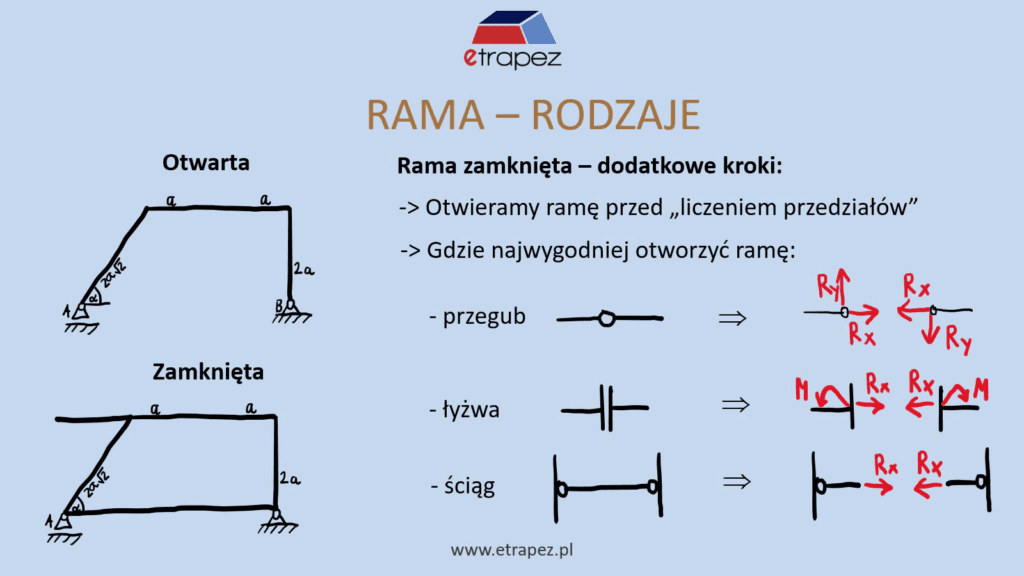

- rodzaje ram: otwarta, zamknięta – miejsca otwarcia ramy [12:01]
- zadanie 1: obliczenie ramy otwartej (moment gnący, siła tnąca i normalna): dwie tarcze i dwa zgięcia, siła skupiona, obciążenie rozłożone równomiernie [14:59]
- zadanie 2: obliczenie ramy otwartej (moment gnący, siła tnąca i normalna): jedna tarcza, siła i moment skupiony, obciążenie rozłożone równomiernie [53:29]
- zadanie 3: obliczenie ramy zamkniętej (moment gnący, siła tnąca i normalna): trzy tarcze, łyżwa, moment skupiony, obciążenie rozłożone równomiernie [1:16:21]
- zadanie 4: obliczenie ramy zamkniętej (moment gnący, siła tnąca i normalna): trzy tarcze, ściąg, siła skupiona, obciążenie rozłożone równomiernie [1:52:53]
Wzory potrzebne do Lekcji
Wzory Mechanika – Statyka (PDF)
Zadanie Domowe
Pobierz Rozwiązania Zadania Domowego Lekcja (PDF)
